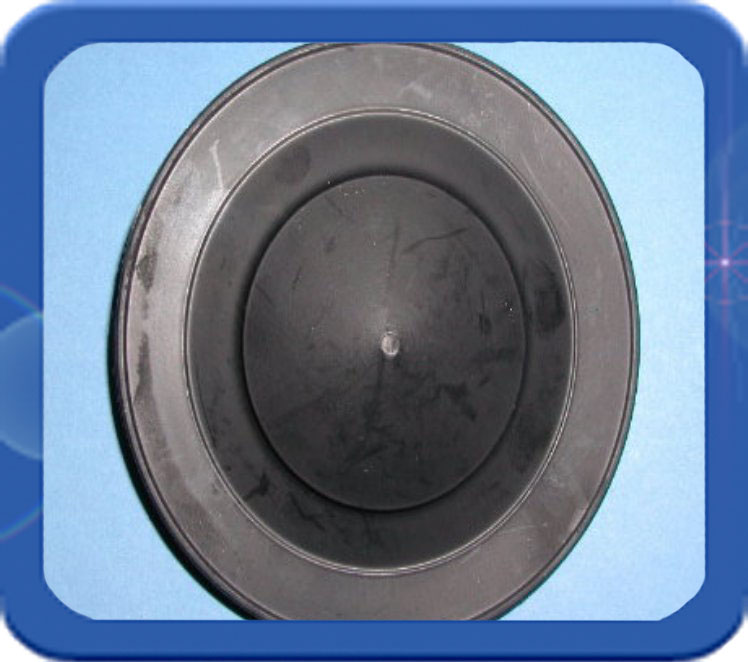

Membraan 1 1/2"en 2"
Artikelnummer: 51
Soort:
Type:
Productomschrijving
Dit membraan is voor de magneetventielen 1 1/2", 2"T model en 2"recht. In het gecoate magneetventiel 1 1/2" wordt hetzelfde membraan ingezet. In de Magneetventielen met stelschroef komt tussen het membraan en de membraanveer nog een RVS membraandrukplaat (nr 280).
Extra informatie

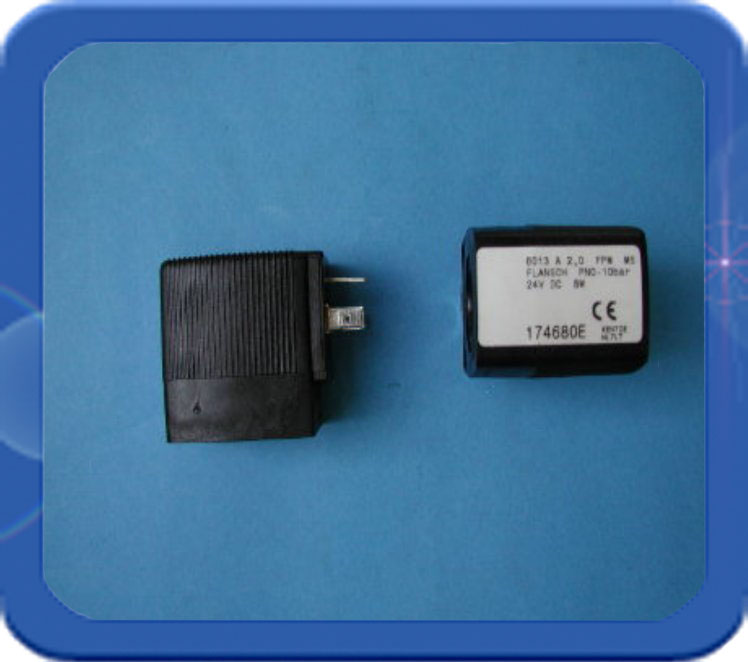

Spoel 24 V DC kaal ns
Artikelnummer: 151
Soort:
Type:
Productomschrijving
Deze 24 volt spoel past op alle magneetventielen van het type ns. De overstap van magneetventielen met type it spoel naar magneetventielen met type ns spoel heeft in 2007 plaats gevonden. Wilt u een spoel inclusief kern, kernveer en schroeven zie dan de spoel compleet (nr.152). Voor een spoel inclusief blok met handbediening zie 162. Een complete spoel met blok zonder handbediening heeft artikelnummer 147.
Extra informatie

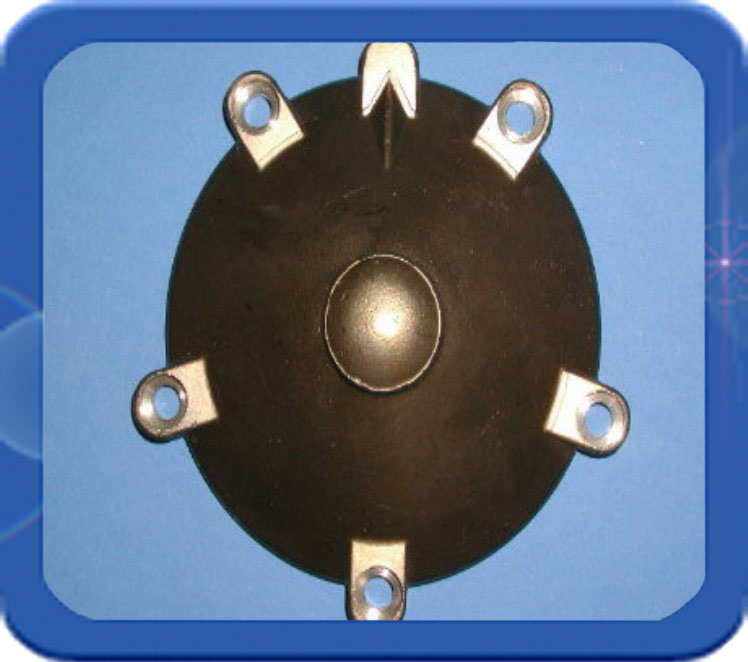

Deksel
Artikelnummer: 20
Soort:
Type:
Productomschrijving
Deze deksel is voor alle niet gecoate magneetventielen die uitgevoerd zijn zonder een stelschroef.
Extra informatie
Spoel 24 V AC met blok handbediening compleet ns
Artikelnummer: 162
Soort:
Type:
Productomschrijving
Deze 24 volt spoel past op alle magneetventielen van het type ns. De overstap van magneetventielen met type it spoel naar magneetventielen met type ns spoel heeft in 2007 plaats gevonden. Een complete spoel met blok zonder handbediening heeft artikelnummer 147. Deze heeft u nodig als u een spoel type it wilt vervangen.
Extra informatie

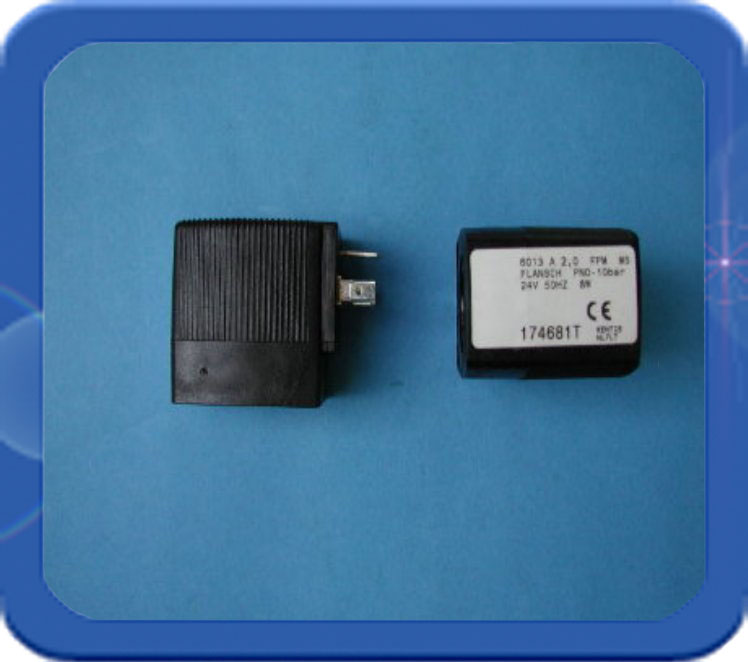

Spoel 24 V AC kaal ns
Artikelnummer: 150
Soort:
Type:
Productomschrijving
Deze 24 volt spoel past op alle magneetventielen van het type ns. De overstap van magneetventielen met type it spoel naar magneetventielen met type ns spoel heeft in 2007 plaats gevonden. Wilt u een spoel inclusief kern, kernveer en schroeven zie dan de spoel compleet (nr.152). Voor een spoel inclusief blok met handbediening zie 162. Een complete spoel met blok zonder handbediening heeft artikelnummer 147.
Extra informatie
Buisnagel
Artikelnummer: 60
Soort:
Type:
Productomschrijving
De buisnagel wordt gemonteerd tussen het huis van het magneetventiel en de deksel. "O"ring nr 70 wordt door de buisnagel op zij plaats gehouden. De combinatie buisnagel (nr.60) en "O"ring (nr.70) worden op elkaar gemonteerd verkocht onder artikelnummer 65.
Extra informatie

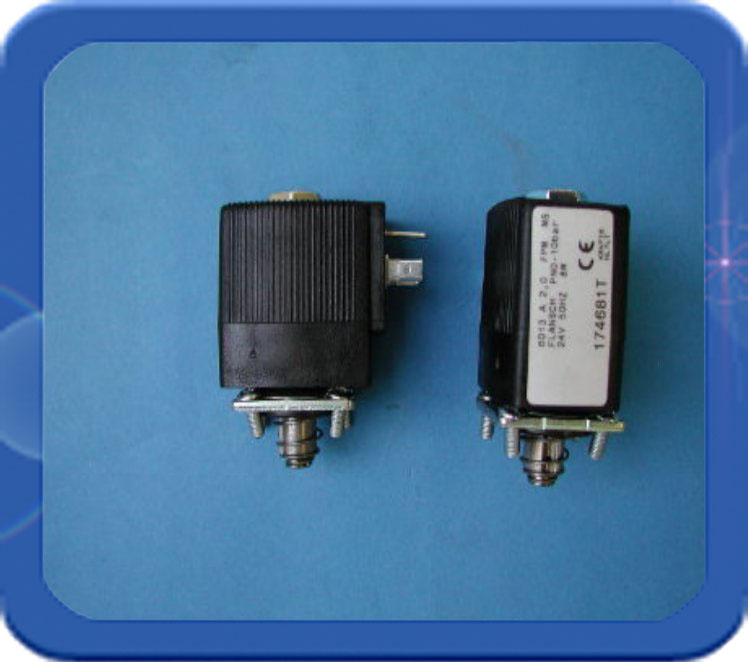

Spoel 24 V AC compleet ns
Artikelnummer: 152
Soort:
Type:
Productomschrijving
Deze 24 volt spoel past op alle magneetventielen van het type ns. De overstap van magneetventielen met type it spoel naar magneetventielen met type ns spoel heeft in 2007 plaats gevonden. Voor een spoel inclusief blok met handbediening zie 162. Een complete spoel met blok zonder handbediening heeft artikelnummer 147. Deze heeft u nodig als u een spoel type it wilt vervangen.
Extra informatie

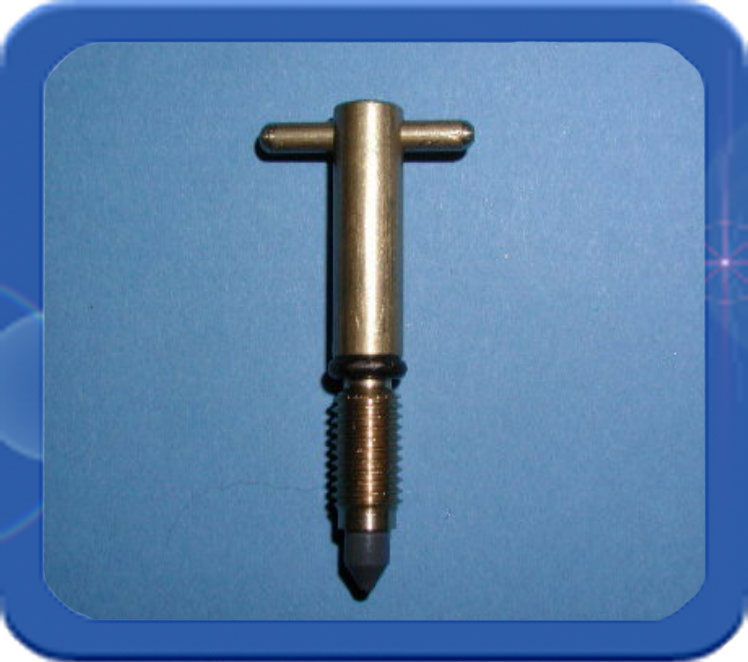

Handbediening compleet
Artikelnummer: 165
Soort:
Type:
Productomschrijving
In de standaard magneetventielen is de handbediening van messing. De handbediening is voorzien van een dwarspen zodat de handbediening eenvoudig te openen is. De "O"ring (nr.160) die op de handbediening gemonteerd is kunt u los kopen. Voor de gecoate magneetventielen leveren wij een RVS handbediening (nr.265). Met de handbediening kunt u het magneetventiel openen zonder dat u de spoel hoeft te bekrachtigen.
Extra informatie
O - ring voor buisnagel
Artikelnummer: 70
Soort:
Type:
Productomschrijving
De "O"ring wordt gemonteerd tussen het huis van het magneetventiel en de deksel. De "O"ring wordt door buisnagel (nr.60) op zijn plaats gehouden. De combinatie buisnagel (nr.60) en "O'ring (nr.70) worden op elkaar gemonteerd verkocht onder artikelnummer 65.
Extra informatie

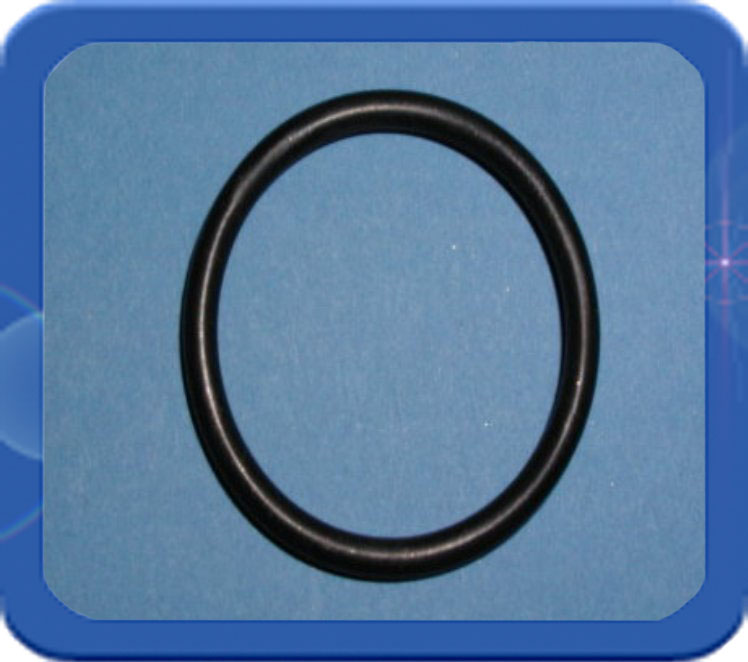

O - ring groot (tbv. spoel)
Artikelnummer: 100
Soort:
Type:
Productomschrijving
De "O"ring wordt gemonteerd tussen het huis van het magneetventiel en de spoel. In alle magneetventielen wordt dezelfde "O"ring gebruikt. Deze "O"ring wordt in een kamer gelegd die speciaal voor deze "O"ring in het kraanhuis gedraaid is.
Extra informatie

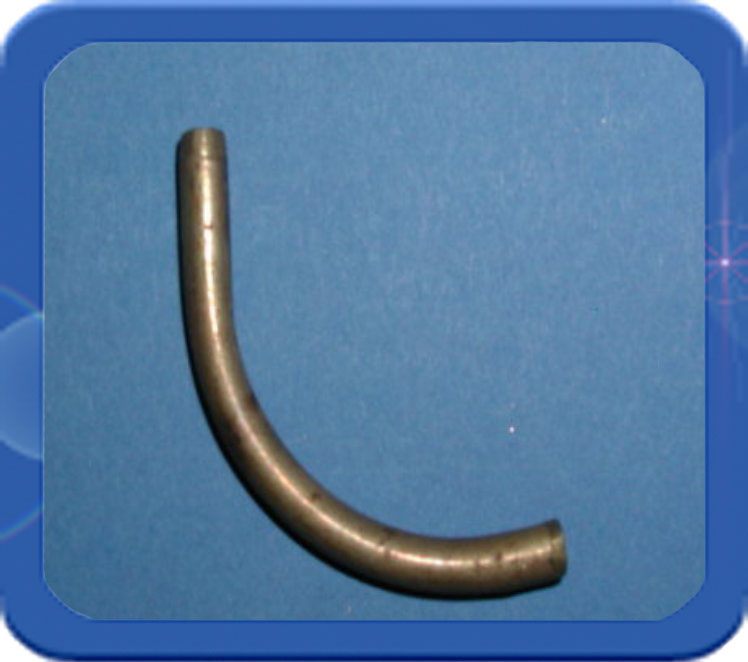

Pijpje 2"
Artikelnummer: 200
Soort:
Type:
Productomschrijving
Het pijpje 2" is een gebogen messing pijp die aan het 2"kraanhuis zit vastgesoldeerd. Het pijpje werkt als een venturiebuis. Doordat het pijpje verbonden is met de uitgang van de zitting (nr.90) zal het magneetventiel makkelijker openen
Extra informatie

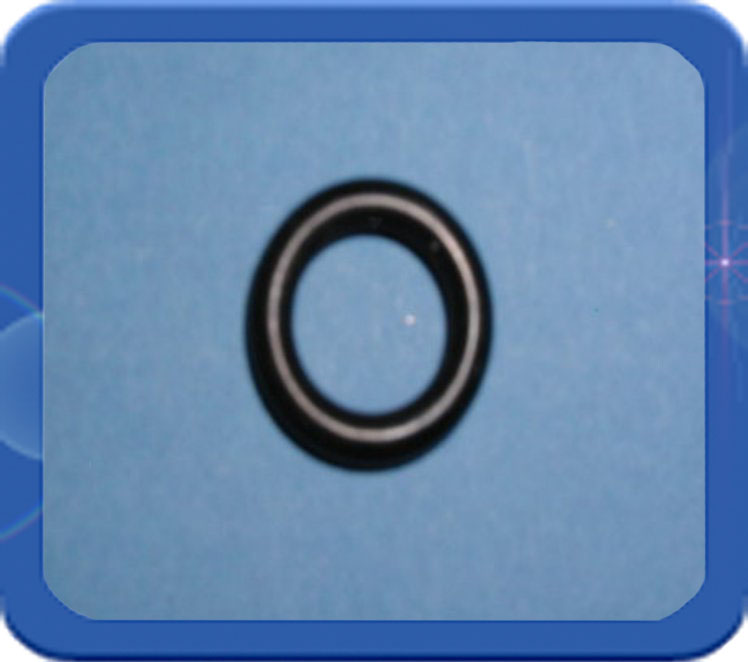

O - ring voor deksel met nok
Artikelnummer: 300
Soort:
Type:
Productomschrijving
Deze "O"ring dient als dichtring tussen de stelschroef en het deksel. Om beschadiging van deze "O"ring te voorkomen wordt boven en onder deze ring een vulring geplaatst.
Extra informatie

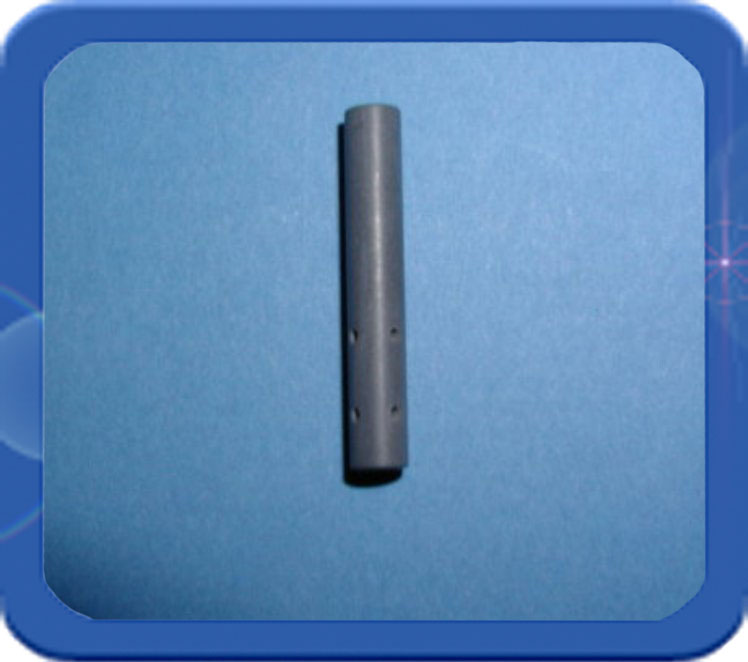

Zeef kunststof
Artikelnummer: 240
Soort:
Type:
Productomschrijving
De kunststof zeef wordt in gecoate magneetventielen toegepast. Doordat de boringen in het zeefje 1.1mm groot zijn kan een vuiltje dat in het water zit en door het zeefje heen past nooit het gat in het doseerbusje of in de zitting verstoppen, omdat deze gaten een grotere diameter hebben. Hoewel dit onderdeel de naam zeef heeft meegekregen is dit onderdeel ook het doseerbusje. In de uitgang van de zeef is het doseerbusje namelijk ingebouwd. De kunststof zeef wordt met lijm in het gecoate magneetventiel vastgezet.
Extra informatie

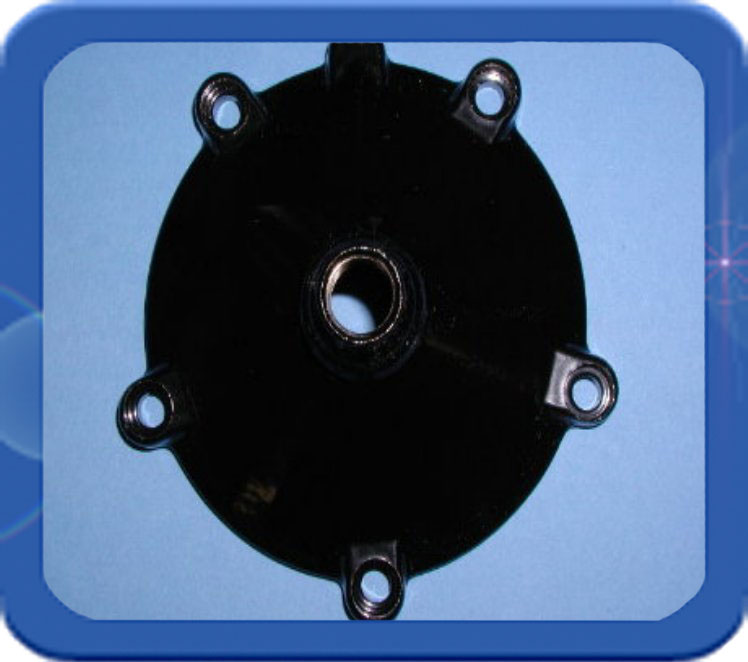

Deksel met nok gecoat
Artikelnummer: 225
Soort:
Type:
Productomschrijving
Deze deksel is voor alle gecoate magneetventielen die uitgevoerd zijn met een stelschroef. Standaard magneetventielen worden geleverd met een deksel zonder stelschroef (nr.20). Gecoate magneetventielen kunnen ook geleverd met deksel zonder stelschroef (nr.25) Standaard is een gecoat magneetventiel voorzien van een stelschroef. Met de stelschroef die in de deksel gemonteerd wordt kunt u de lichthoogte van het membraan regelen. Door het regelen van de lichthoogte kunt u de flow van het magneetventiel instellen. U kunt de waterdruk met deze stelschroef dus niet instellen.
Extra informatie

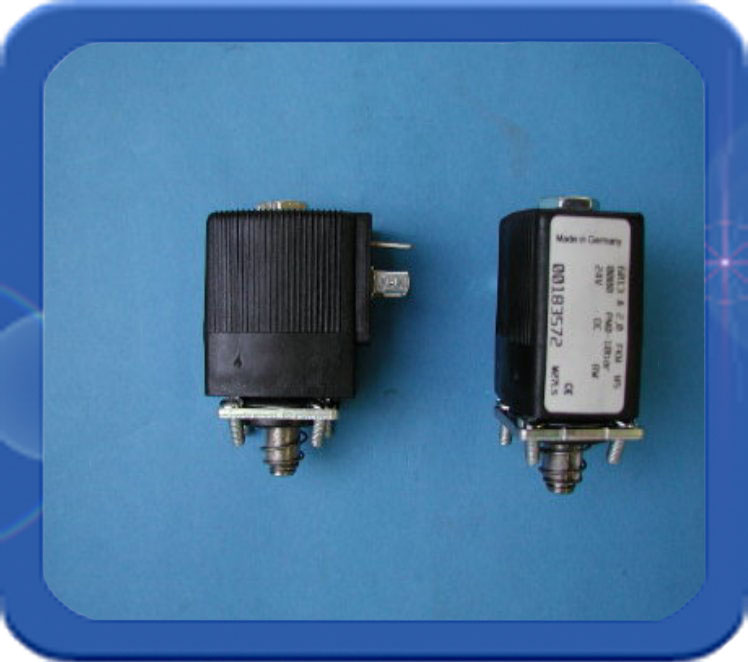

Spoel 24 V DC compleet ns
Artikelnummer: 153
Soort:
Type:
Productomschrijving
Deze 24 volt spoel past op alle magneetventielen van het type ns. De overstap van magneetventielen met type it spoel naar magneetventielen met type ns spoel heeft in 2007 plaats gevonden. Voor een spoel inclusief blok met handbediening zie 163. Een complete spoel met blok zonder handbediening heeft artikelnummer 148. Deze heeft u nodig als u een spoel type it wilt vervangen.
Extra informatie

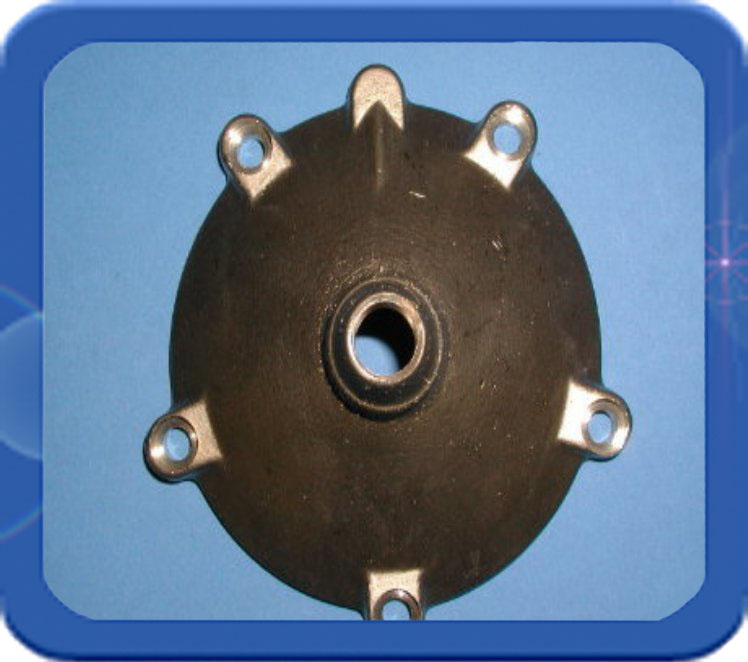

Deksel met nok
Artikelnummer: 220
Soort:
Type:
Productomschrijving
Deze deksel is voor een niet gecoat magneetventielen dat uitgevoerd is met een stelschroef. Standaard magneetventielen worden geleverd met een deksel zonder stelschroef (nr.20). Gecoate magneetventielen worden standaard geleverd met deksel nr.225 (deksel met stelschroef gecoat). Met de stelschroef die in de deksel gemonteerd wordt kunt u de lichthoogte van het membraan regelen. Door het regelen van de lichthoogte kunt u de flow van het magneetventiel instellen. U kunt de waterdruk met deze stelschroef dus niet instellen.
Extra informatie

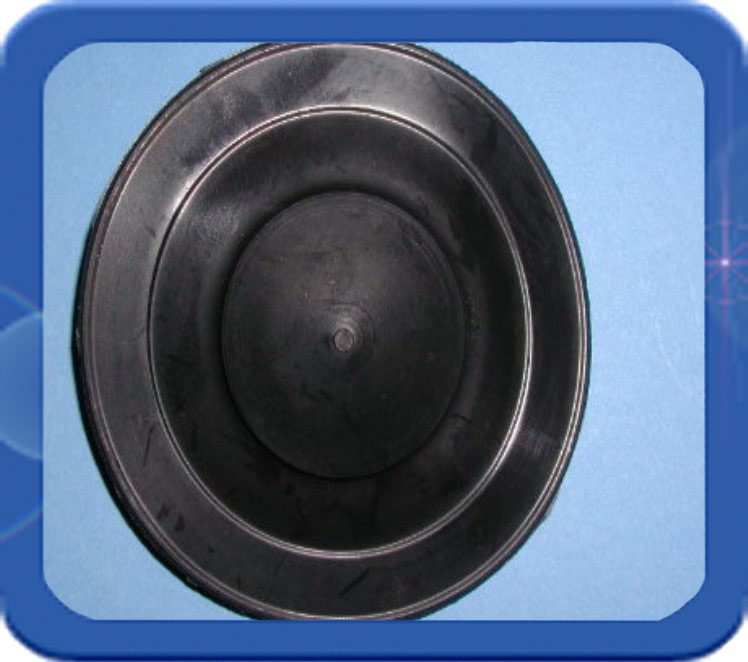

Membraan 1"en 1 1/4"
Artikelnummer: 50
Soort:
Type:
Productomschrijving
Dit membraan is voor de magneetventielen 1", 1 1/4"recht. In het gecoate magneetventiel en in de standaard magneetventiel wordt hetzelfde membraan ingezet. In de Magneetventielen met stelschroef komt tussen het membraan en de membraanveer nog een RVS membraandrukplaat (nr 280).
Extra informatie

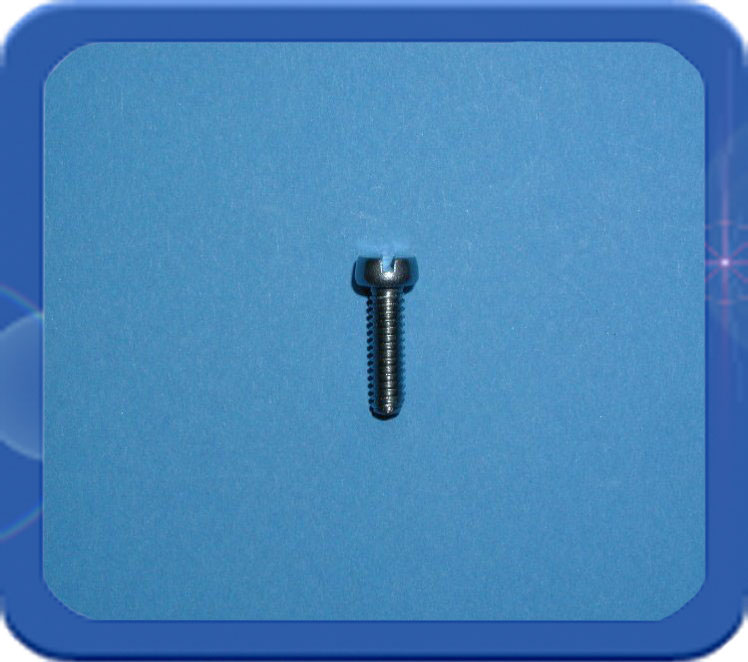

schroef M4 x 12 RVS
Artikelnummer: 140
Soort:
Type:
Productomschrijving
Deze M4 schroef wordt gebruikt voor het bevestigen van de spoel type OS op het magneetventiel. In het verleden zij deze schroeven zowel in messing als in een staal gecadmeerde uitvoering geleverd. De messing en staal gecadmeerde schroeven kunnen beiden door deze RVS schroef vervangen worden. Voor de spoelen die tegenwoordig op de magneetventielen geleverd worden (type IT) heeft u een langere schroef nodig (nr.141).
Extra informatie

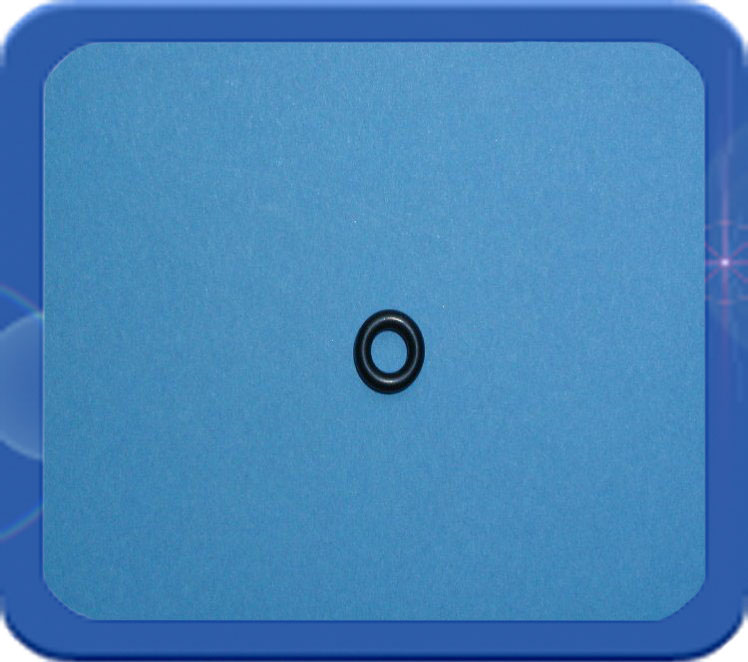

O - ring handbediening
Artikelnummer: 160
Soort:
Type:
Productomschrijving
De "O"ring wordt gemonteerd op de messing handbediening (nr.165) of op de RVS handbediening (nr.265). Beide handbedieningen worden standaard geleverd inclusief "O" ring.
Extra informatie

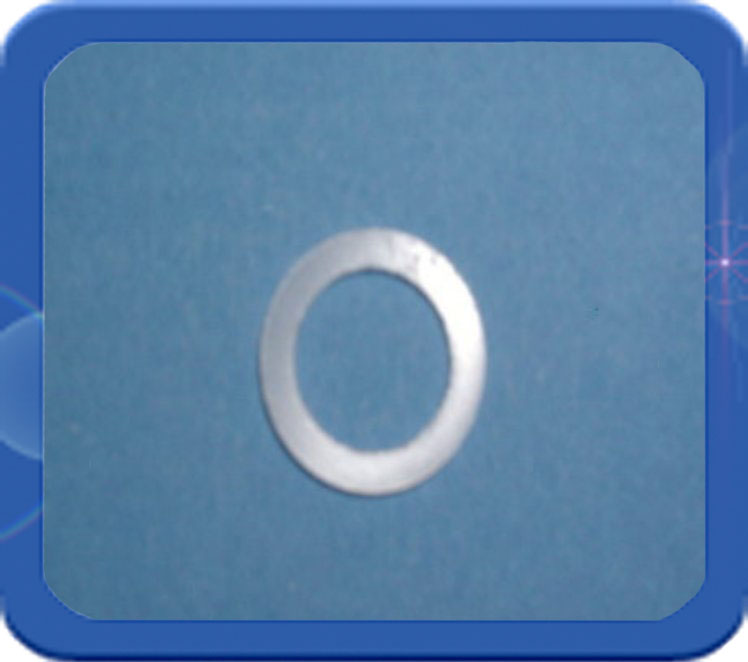

Vulring voor deksel met nok
Artikelnummer: 290
Soort:
Type:
Productomschrijving
Om het beschadigingen van de "O"ring, die als dichtring dient tussen de stelschroef en het deksel, te voorkomen worden er boven en onder de "O"ring een vulring geplaatst.
Extra informatie

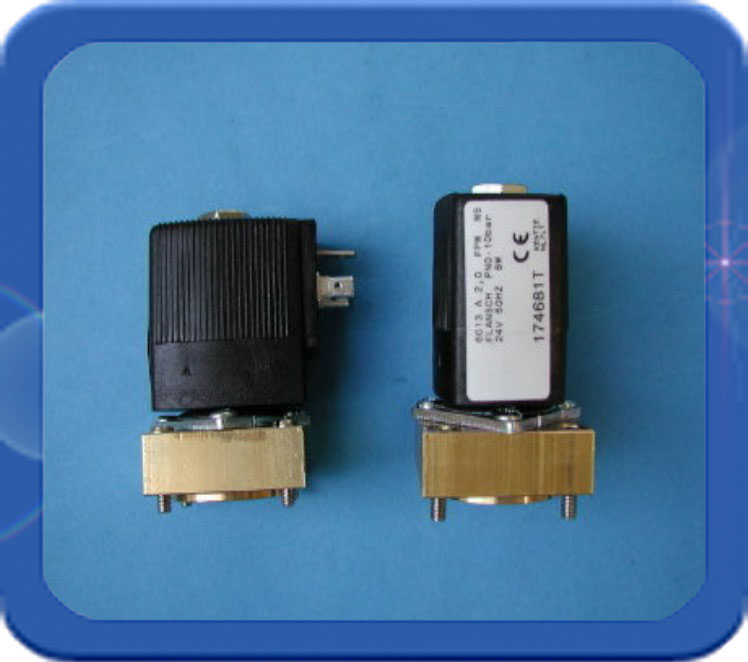

Spoel 24 V AC met blok ZONDER handbediening ns
Artikelnummer: 147
Soort:
Type:
Productomschrijving
Deze 24 volt spoel past op magneetventielen waarop de it. spoel zitten. Het messing tussenblok zorgt er voor dat spoelen van het type ns. gemonteerd kunnen worden op magneetventielen waarop spoeltype it gemonteerd zat.
Extra informatie

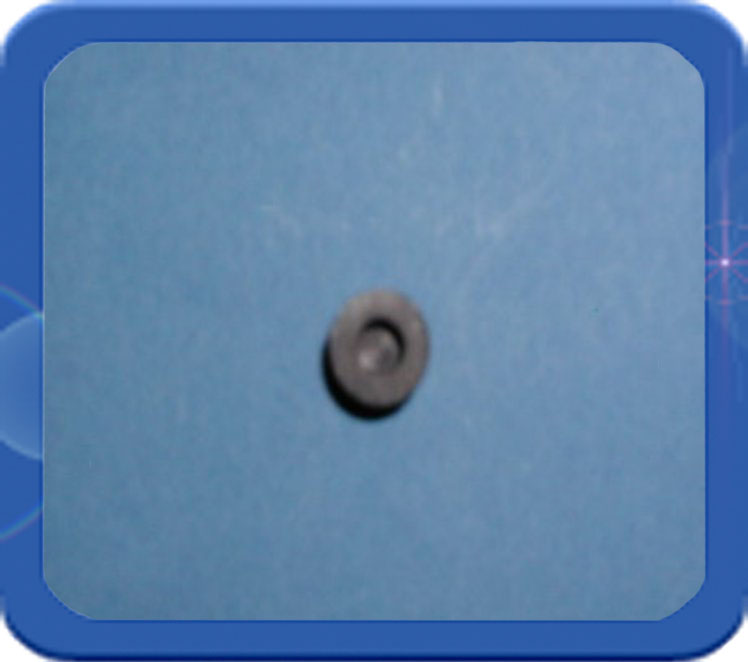

Rubber dop voor kern
Artikelnummer: 121
Soort:
Type:
Productomschrijving
Deze rubber dop past zowel op de kern van de spoel type OS (nr.120) als op de kern van spoel type IT (nr.125). In het verleden zijn ook keren type IT geleverd waarop het rubber dopje gevulcaniseerd werd. Bij dit type kernen is het rubber dopje helaas niet meer te vervangen.
Extra informatie

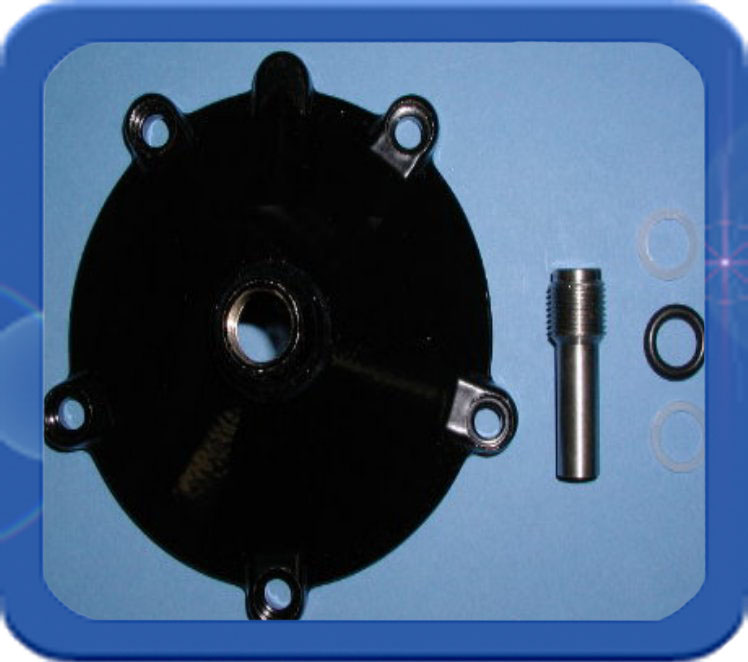

Deksel met nok gecoat compleet
Artikelnummer: 226
Soort:
Type:
Productomschrijving
Deze deksel is voor alle gecoate magneetventielen die uitgevoerd zijn met een stelschroef. Standaard magneetventielen worden geleverd met een deksel zonder stelschroef (nr.20). Gecoate magneetventielen kunnen ook geleverd worden met deksel zonder stelschroef (nr.25)Standaard is een gecoat magneetventiel voorzien van een stelschroef. Met de stelschroef die in de deksel gemonteerd wordt kunt u de lichthoogte van het membraan regelen. Door het regelen van de lichthoogte kunt u de flow van het magneetventiel instellen. U kunt de waterdruk met deze stelschroef dus niet instellen.
Extra informatie

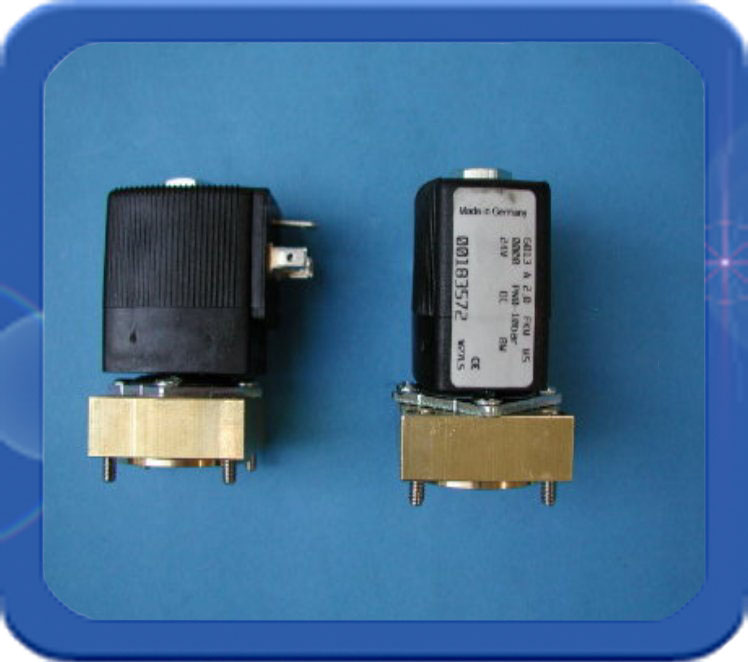

Spoel 24 V DC met blok ZONDER handbediening ns
Artikelnummer: 148
Soort:
Type:
Productomschrijving
Deze 24 volt spoel past op magneetventielen waarop de it. spoel zitten. Het messing tussenblok zorgt er voor dat spoelen van het type ns. gemonteerd kunnen worden op magneetventielen waarop spoeltype it gemonteerd zat.
Extra informatie

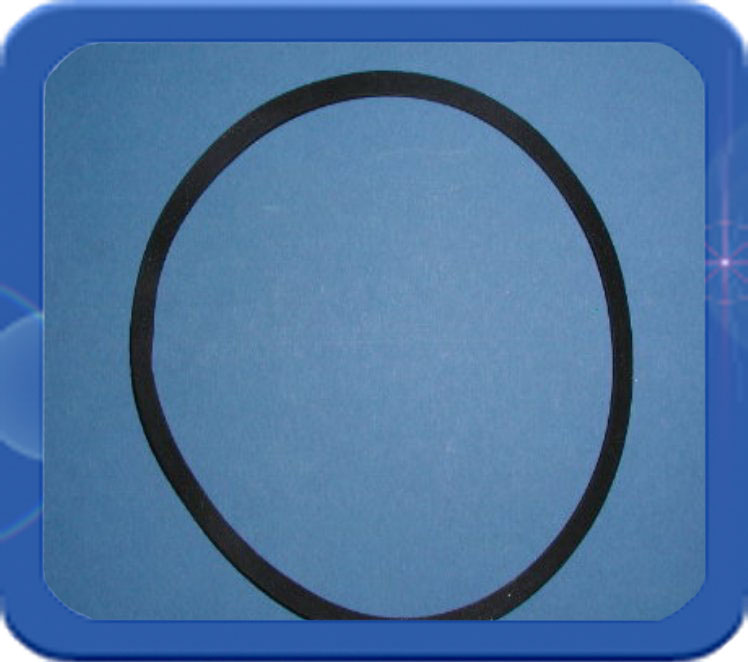

Rubber ring voor 2" mv
Artikelnummer: 180
Soort:
Type:
Productomschrijving
De rubber ring voor 2"magneetventiel dient als dichtring tussen het 2"kraanhuis en de messing steunring. In ieder 2"magneetventiel zijn 2 van deze dichtringen gemonteerd.
Extra informatie

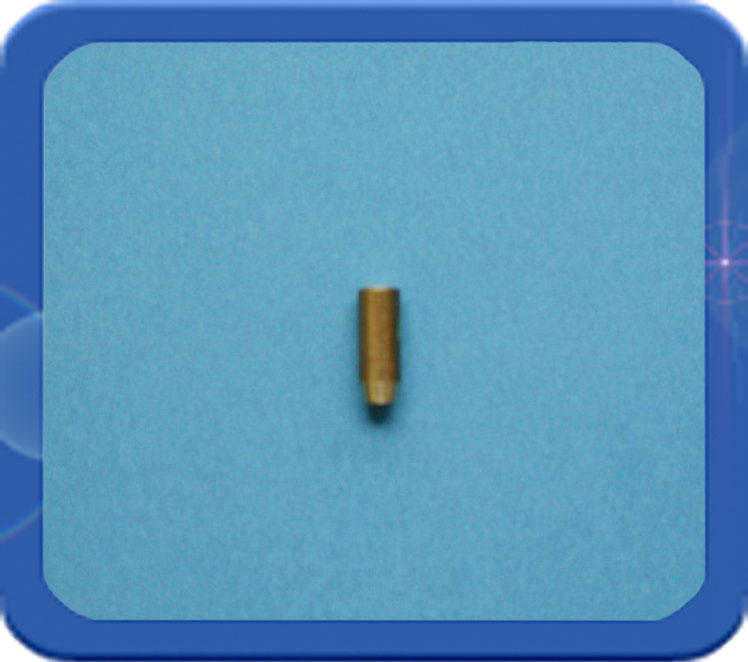

Doseringsbusje
Artikelnummer: 80
Soort:
Type:
Productomschrijving
Dit doseringsbusje zit met een perspassing in het kraanhuis gemonteerd. Alleen in de niet gecoate magneetventielen komt u dit doseringsbusje tegen. Bij de gecoate magneetventielen zit het doseringsbusje in de kunststof zeef (nr.240) ingebouwd. De boring van het doseringsbusje is 1.2mm. De maat van dit gat is zeer belangrijk. Als dit gat met een ruimer opgeboord wordt naar een gat van 1.4mm dan zal het magneetventiel niet meer werken. Gebruik bij het doorprikken bij een eventuele verstopping dus nooit een te grote boor.
Extra informatie

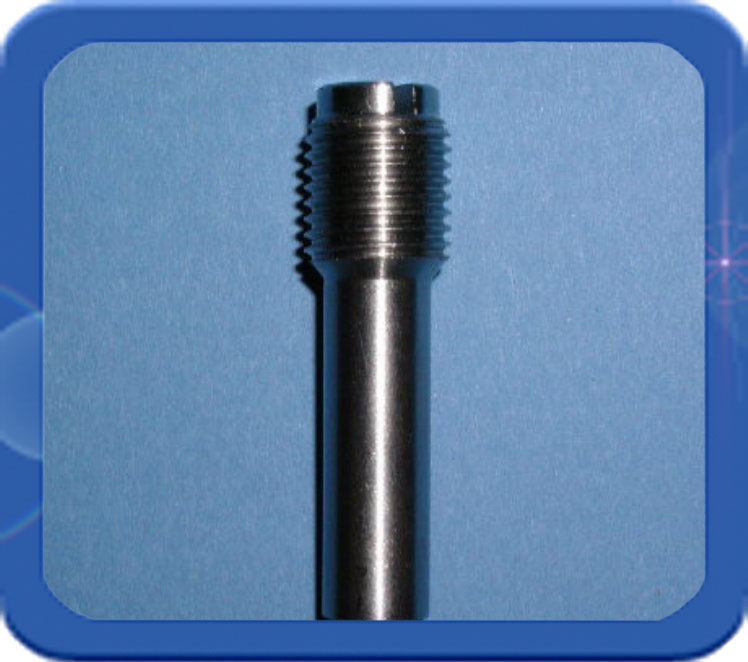

Stelschroef
Artikelnummer: 320
Soort:
Type:
Productomschrijving
In de deksels met nok wordt een stelschroef geplaatst. Met deze stelschroef kan men de lichthoogte van het membraan instellen. Hiermee kan men de waterafgifte van het magneetventiel instellen. Met deze stelschroef kan men de waterdruk niet instellen. De gecoate magneetventielen worden standaard geleverd met een stelschroef. De niet gecoate magneetventielen kunnen op verzoek uitgevoerd worden met een stelschroef. Normaal wordt een niet gecoate magneetventiel zonder stelschroef geleverd.
Extra informatie

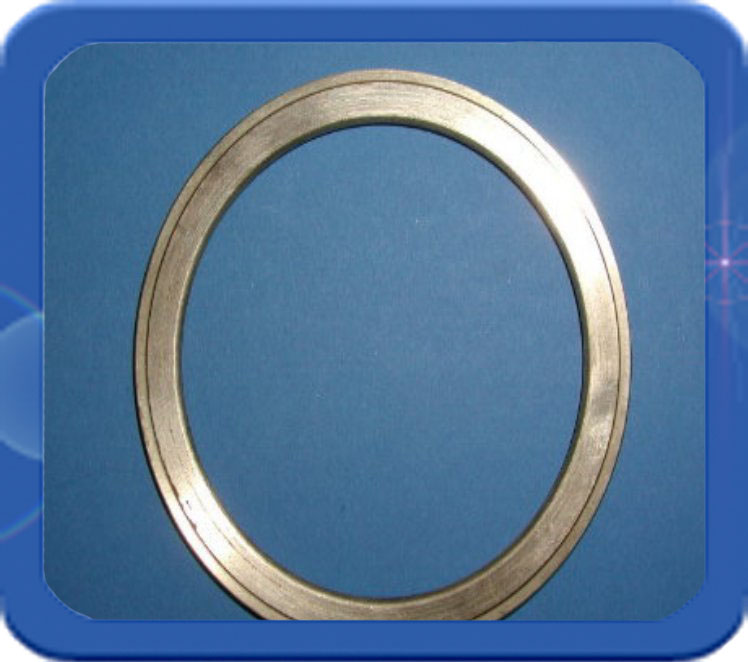

Messing steunring 2"
Artikelnummer: 190
Soort:
Type:
Productomschrijving
De messing steunring voor 2"magneetventiel zorg er voor dat het membraan een breed dichtvlak heeft op het kraanhuis van een 2"magneetventiel. Tussen het kraanhuis en de steunring wordt nog een rubber ring (nr.180) gemonteerd. In ieder 2"magneetventiel worden 2 van deze steunringen gemonteerd. Dit onderdeel is niet aan slijtage onderhevig en zal normaal gesproken nooit vervangen worden.
Extra informatie

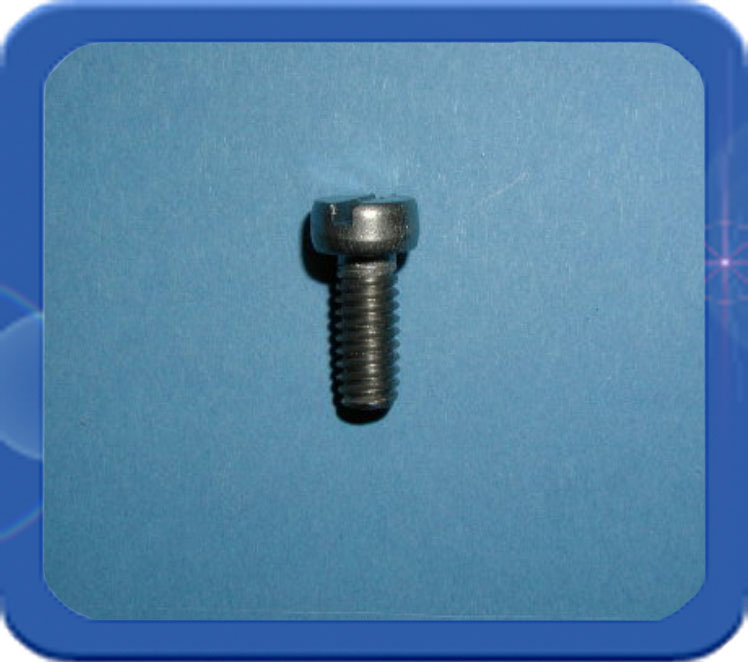

schroef M6 x 12 RVS
Artikelnummer: 30
Soort:
Type:
Productomschrijving
Deze M6 schroef wordt gebruikt voor het bevestigen van de deksel op het magneetventiel, zowel voor de gecoate als voor de niet gecoate magneetventielen in de uitvoering met en zonder stelschroef. In het verleden zijn deze schroeven ook in een messing en in een stal gecadmeerde uitvoering geleverd. De messing en staal gecadmeerde schroeven kunnen beiden door deze RVS schroef vervangen worden.
Extra informatie
